特許　プレストリマー

		プレス及びプラスチック成形品の縁切りをプレスで行う為の工具（装置）です。水平断面でも凸凹面断面でもどんなものでも出来、精度は高さ方向、1/100です。内径・外径、バリは皆無です。能率は旋盤作業の６～７倍以上です。

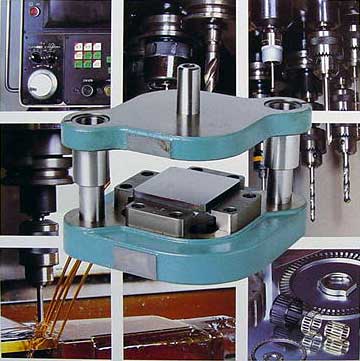

写真は　OMT-7-S		プレストリマー動画です

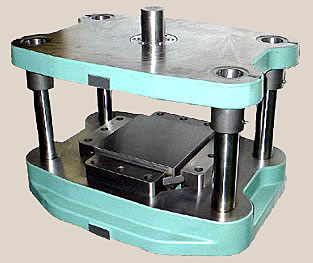

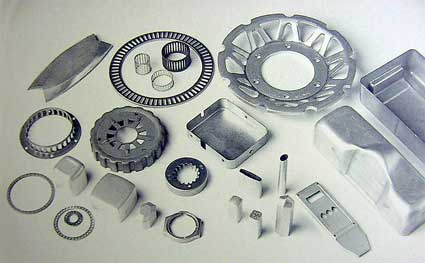

	切った製品の写真	OMT-20 プレストリマ－ダイセット

		平成１４年７月より販売しております。


	構造（機構）及び特徴

	（１）	プレスの上下運動をカム機構により擬似円運動、又は前後左右に移動させて成形品を一工程で切断する機構です。
	（２）	本体はカム機構（４つの相関したしたカムブロックとローラー付カムフローベース）とクッションプレートとからなっています。
	（３）	カム機構部は特殊鋼を使用し熱処理硬度HRC６０℃に保たれ成形研磨を施しているので耐磨耗性と高い精度を長期に保持する事ができます。
	（４）	カムブロック及びカムフローベースは互換性があり製品形状によって適正な移動量(1.5mmから6mmまで）のものを選択することができます。
	（５）	磨耗または破損したときは部品を用意に交換再生ができます。

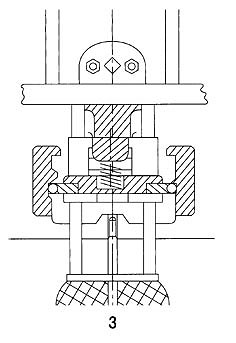

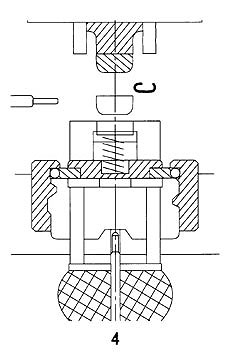

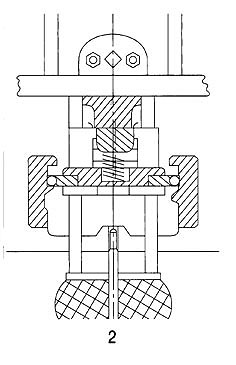

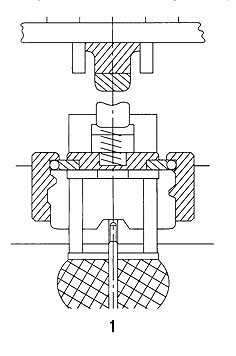

	トリーミングのプロセス図


	標準サイズ

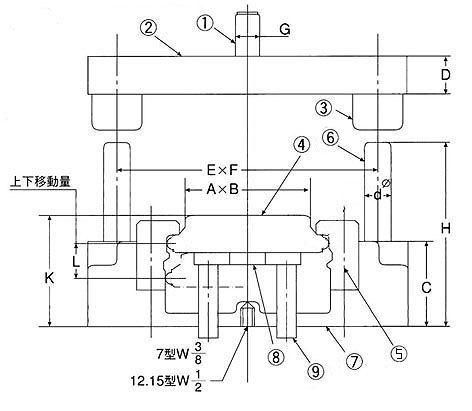

機　種	ダイセット寸法									能力		重量
機　種	E　X　F	C	D	H	ｄ	G	K	L	カム移動	A　X　B	加工物の大きさ（縦x横x高）	Kg
OMT-７－S	DB　150ｘ150	40	25	110	28	25	62	25	1.5	88ｘ88	60ｘ60ｘ20	20
OMT-７	DB　180ｘ230	52	30	160	32	32	80	30	3	88ｘ88	60ｘ60ｘ50	35
OMT-12	FB　290ｘ150	60	35	180	32	38	100	35	4	120ｘ120	90ｘ90ｘ100	65
OMT-12 　スチール	FB　400x200	65	40	180	32	50	100	35	4	120x120	90x90x100	75
OMT-15	FB　360ｘ190	80	40	240	32	50	125	50	5	150ｘ150	120ｘ120ｘ70	115
OMT-20	FB　430ｘ230	80	45	260	45	50	125	50	5	200ｘ200	150ｘ150ｘ70	185
OMT-25	FB　450ｘ280	90	55	260	45	50	145	60	6	250ｘ250	200ｘ200ｘ70	250
特注サイズ


	部品名及び材質処理

品番	品　名	材質	処理
①	シャンク	ＳＳ４１
②	ポンチホルダー	ＦＣ２８	塗装ライトグリーン
③	ガイドブッシュ	SUJ	焼入研磨
④	カムフローベース	GO5	高周波焼入研磨
⑤	カムブロック	SKS	焼入研磨
⑥	ガイドポスト	SUJ	焼入研磨
⑦	ダイホルダー	FC28	塗装ライトグリーン
⑧	クッションプレート	SK３	焼入研磨
⑨	クッションピン	SS41
